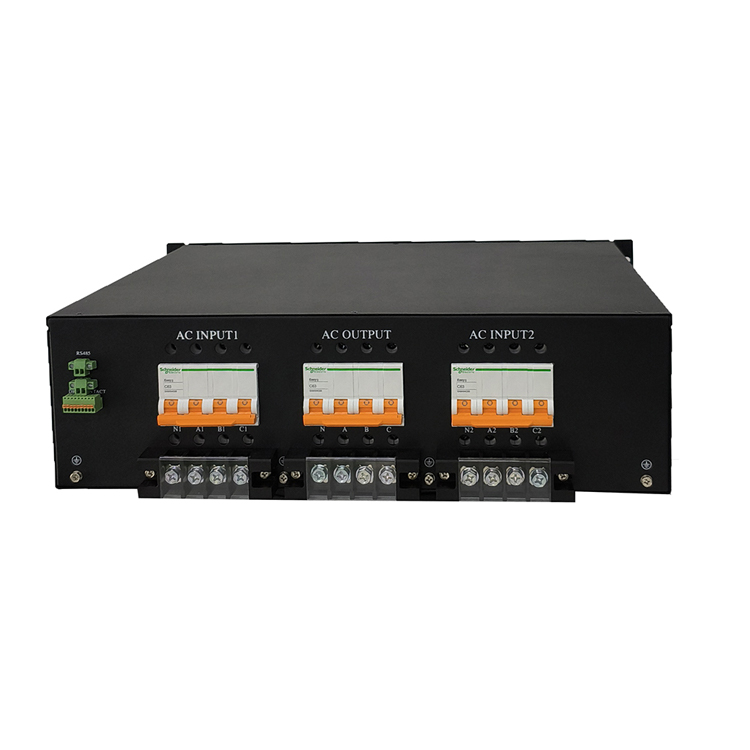

一 STS静态转换开关介绍

1.1 一般描述

静态转换开关是一个双路输入的交流转换开关，正常时一路接通，另一路断开，由其中的一路交流输入向负载供电。当供电一路电源异常时，STS自动切换到另外一路电源，保证负载不间断地由另一路电源供电。

STS交流双电源切换装置采用的高速静态无触点切换原理设计，具有以下特点：

◆ 采用全数字化控制，抗干扰能力强，运行速度快；

◆ 切换时间≤4ms，可靠性高；

◆ 过负载能力强，能承受满负载开机；

◆ 具有输入过欠压、过流等保护功能；

◆ 前面板配有显示屏和指示灯，直观了解STS状态信息；

◆ 提供火线、零线可同时切换的STS版本，外观结构、性能完全相同。

1.2 功能描述

STS交流双电源切换开关模块采用的高速静态无触点切换原理设计实现对交流供电电源安全、快速切换，保证在阻性负载、感性或容性负载的情况下实现≤4ms的切换。

STS的基本原理框，输入电源回路I（以下简称主电源）以及输入电源回路II（以下简称备用电源）分别经静态开关并联到输出端。两个独立的辅助电源输入端分别取自I路和II路，同时为装置内部的逻辑回路供电，以确保任何一路输入失电时，装置内部逻辑不受影响。

STS正常工作时，当DSP核心控制单元监测到主电源输入正常时，控制主电源回路的静态开关闭合，备用回路的静态开关关断，由主电源输出向负载供电。

STS正常工作时，当DSP核心控制单元监测到主电源输入异常时，同时监测到备用电源输入正常时，控制主电源回路的静态开关断开，备用回路的静态开关闭合，由备用电源输出向负载供电。

STS正常工作时，如果当前处于主电源失电或欠压，由备用电源输出向负载供电的状态下， DSP核心控制单元监测到主电源输入恢复正常，则控制单元自动寻找两电源的过零点进行切换，即控制备用电源回路的静态开关断开，主电源回路的静态开关闭合，做到先断后合；恢复主电源输出向负载供电。

二 型号说明

XXX - STS125   S/D   M   3

  1        2      3    4    5

（1） XXX：?系列

（2） STS125：表示STS额定输出电流125A，本系列STS包括32A/50A/63A/80A/100A/125A。客户可定制电流规格。

（3） S：单切款；两路输入共零线，只切换火线；

D：双切款；火线、零线同时切换；

默认为D，切换火线和零线。

（4）  M: 带液晶显示屏，空白为无显示屏，XXX-STS125DM3系列STS默认为有显示屏

（5） 3：代表三相380V，2：代表单相220V，  1：代表单相110V

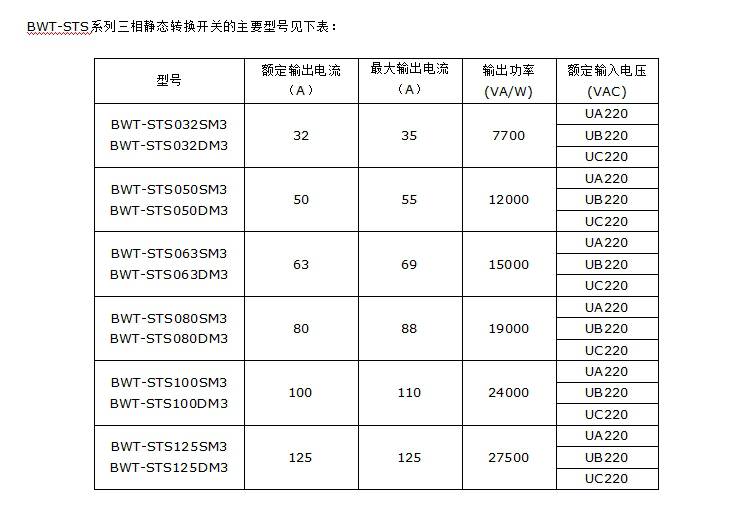

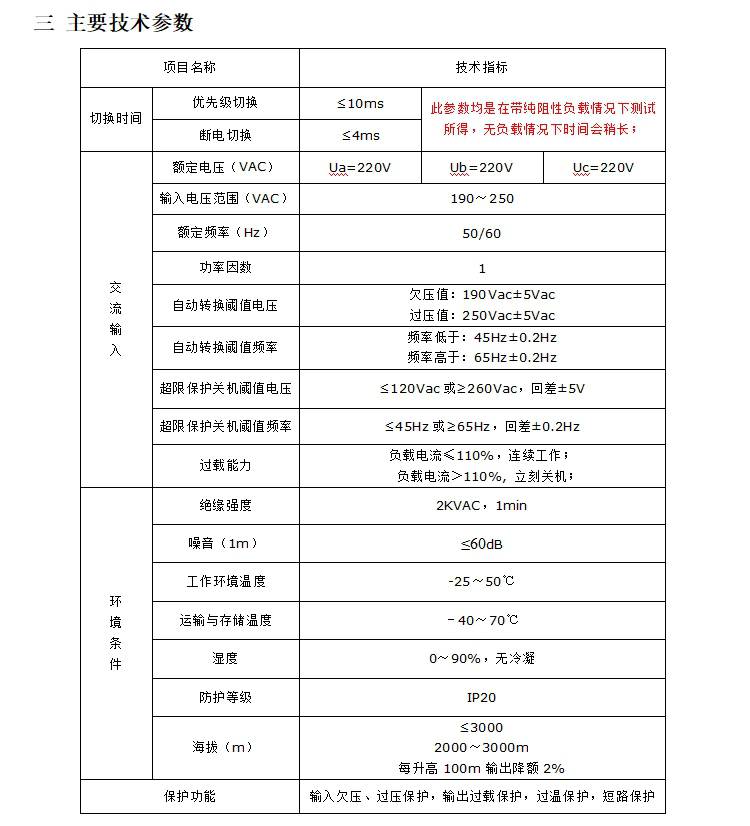

三 主要技术参数
